Schermo ARC+ EVO

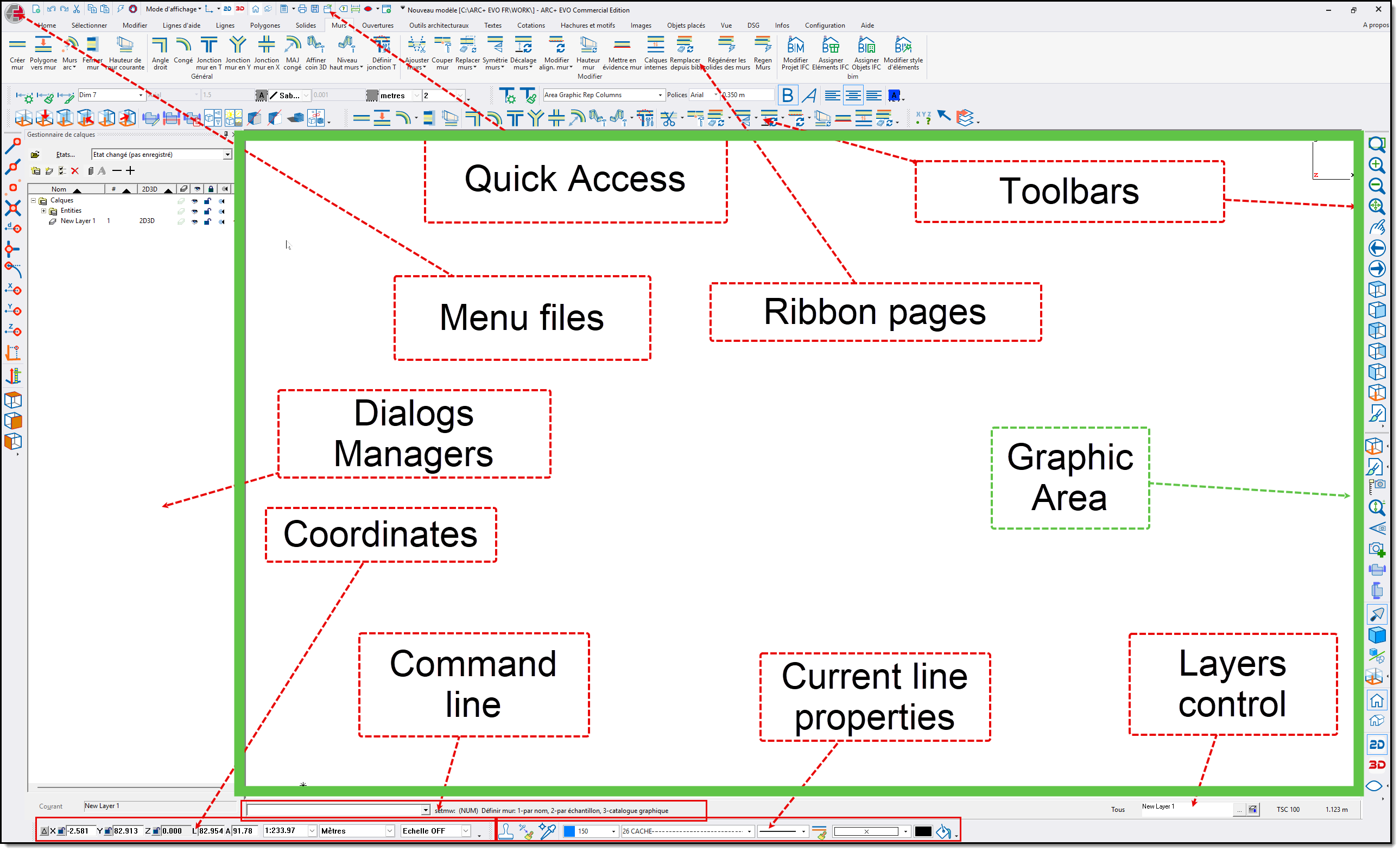

Questo è lo schermo ARC+ EVO

La finestra Area grafica è l'area di visualizzazione principale del tuo lavoro.

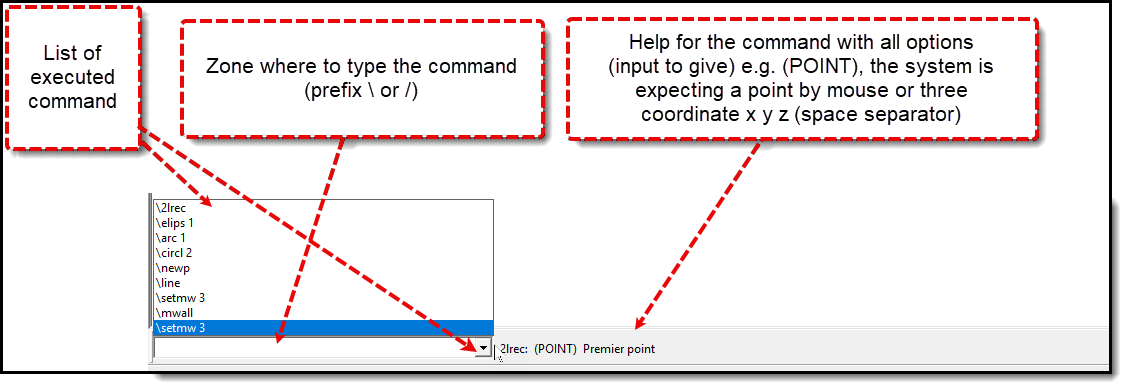

Linea di input

La riga di input viene utilizzata per immettere i comandi manualmente

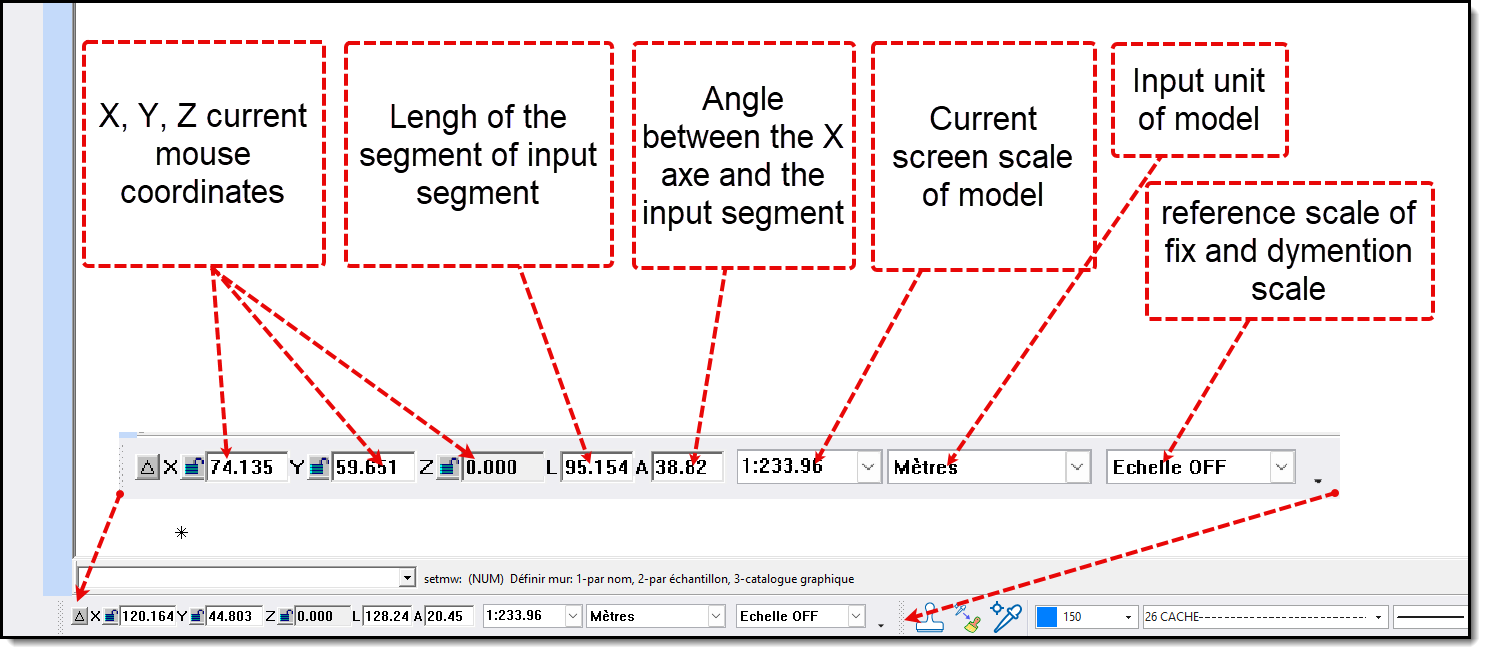

La barra di stato delle coordinate

La riga di stato visualizza la posizione corrente del cursore, la scala e la modalità ortogonale.

I diversi elementi che compongono lo schermo ARC+ vengono esaminati in dettaglio nelle sezioni seguenti.

La finestra di lavoro

 Nell'angolo in alto a destra dello schermo viene visualizzato un grafico che mostra gli assi maggiori, che possono essere visualizzati o nascosti a scelta. I due assi visualizzati con lo stesso colore indicano gli assi del piano di lavoro attualmente attivo.

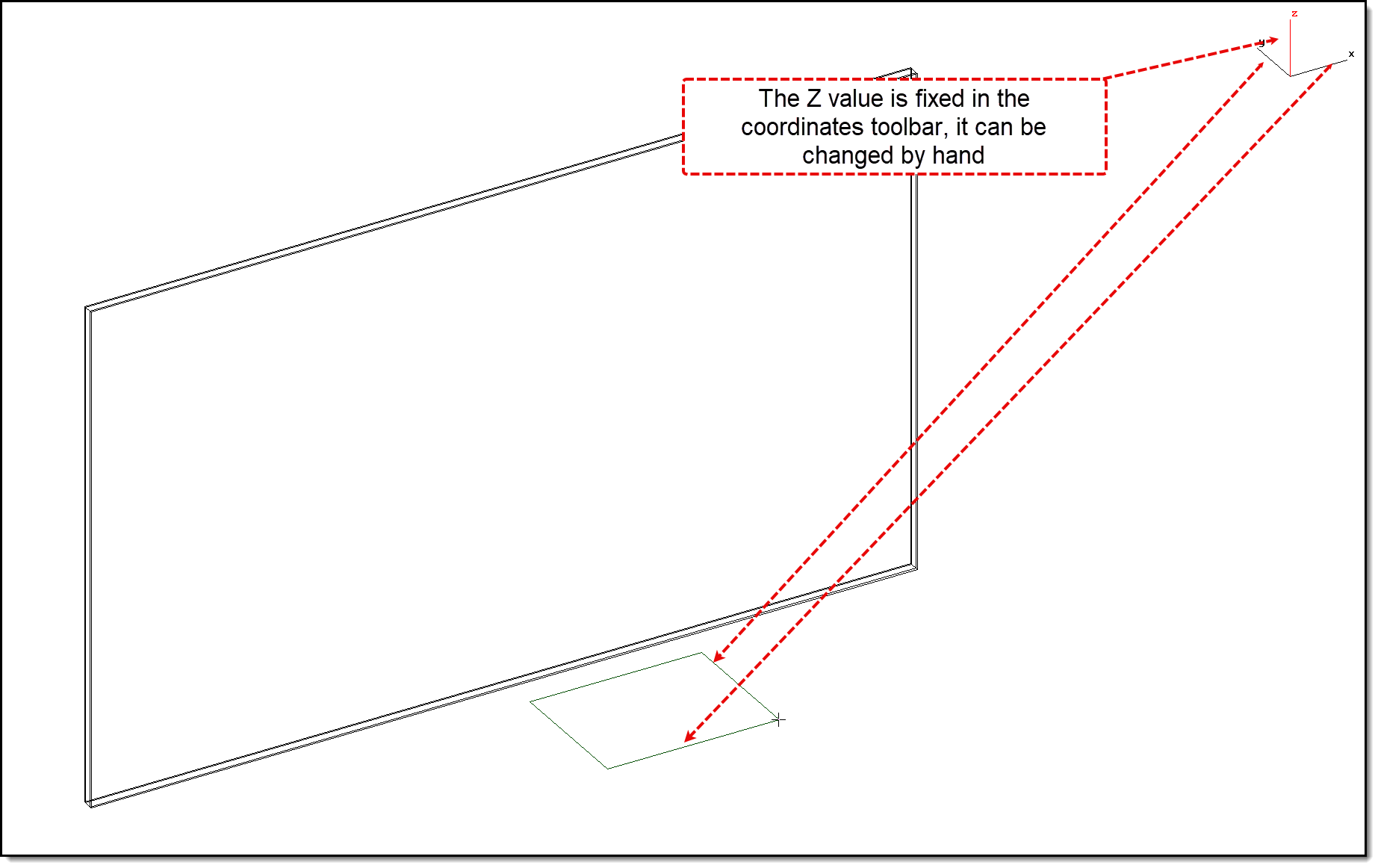

L'asse Z è bloccato, puoi modificare l'asse bloccato con alt+c o partendo dalla vista in cui l'asse non è visibile e poi andando in axo, il valore dell'asse bloccato può essere modificato manualmente sulla barra degli strumenti delle coordinate o chiedendo le coordinate del punto tramite il comando che si trova nella pagina delle informazioni della barra multifunzione.

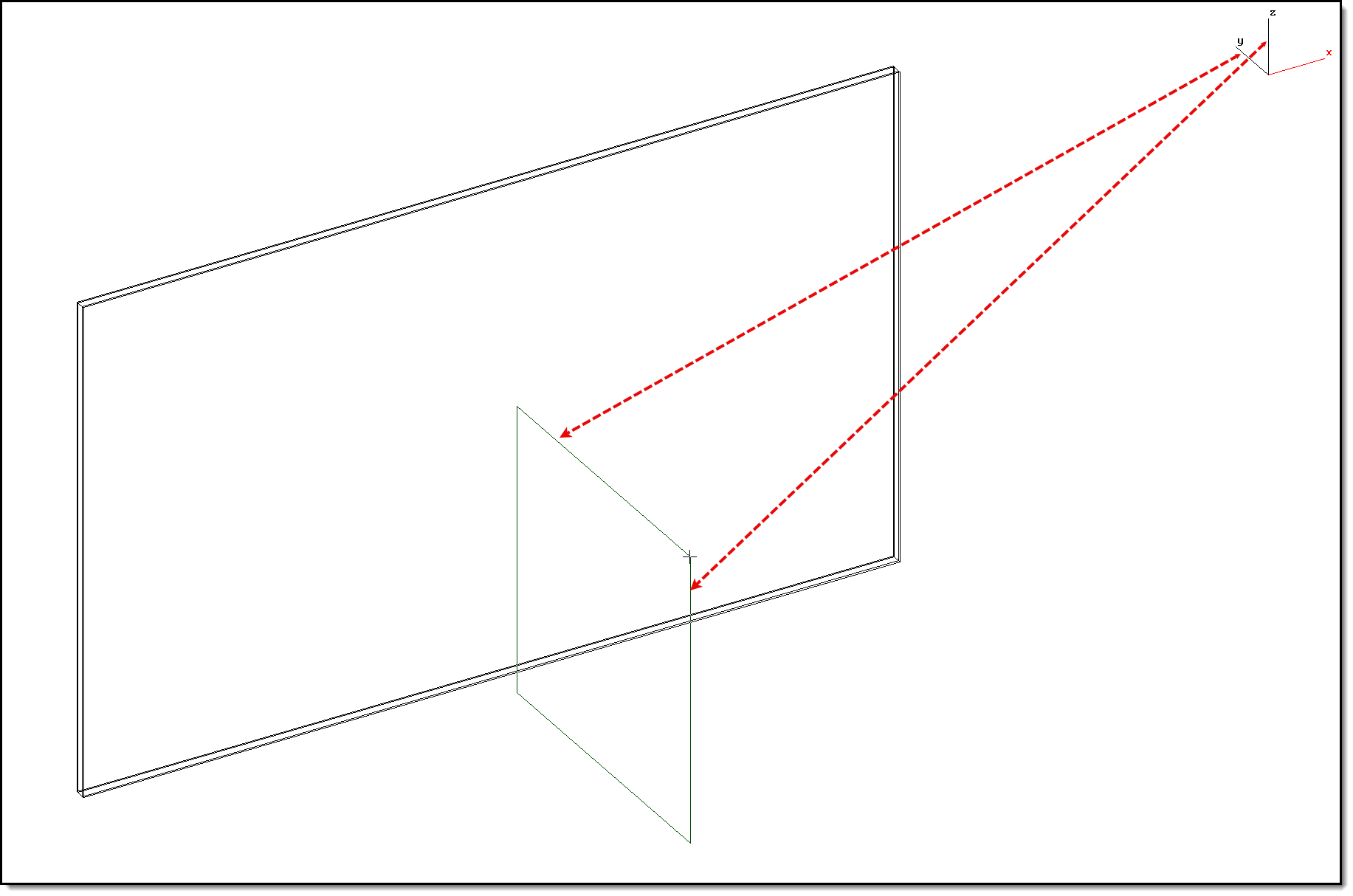

L'asse X è bloccato, puoi modificare l'asse bloccato con alt+c o partendo dalla vista in cui l'asse non è visibile e poi andando in axo, il valore dell'asse bloccato può essere modificato manualmente sulla barra degli strumenti delle coordinate o chiedendo le coordinate del punto tramite il comando che si trova nella pagina delle informazioni della barra multifunzione.

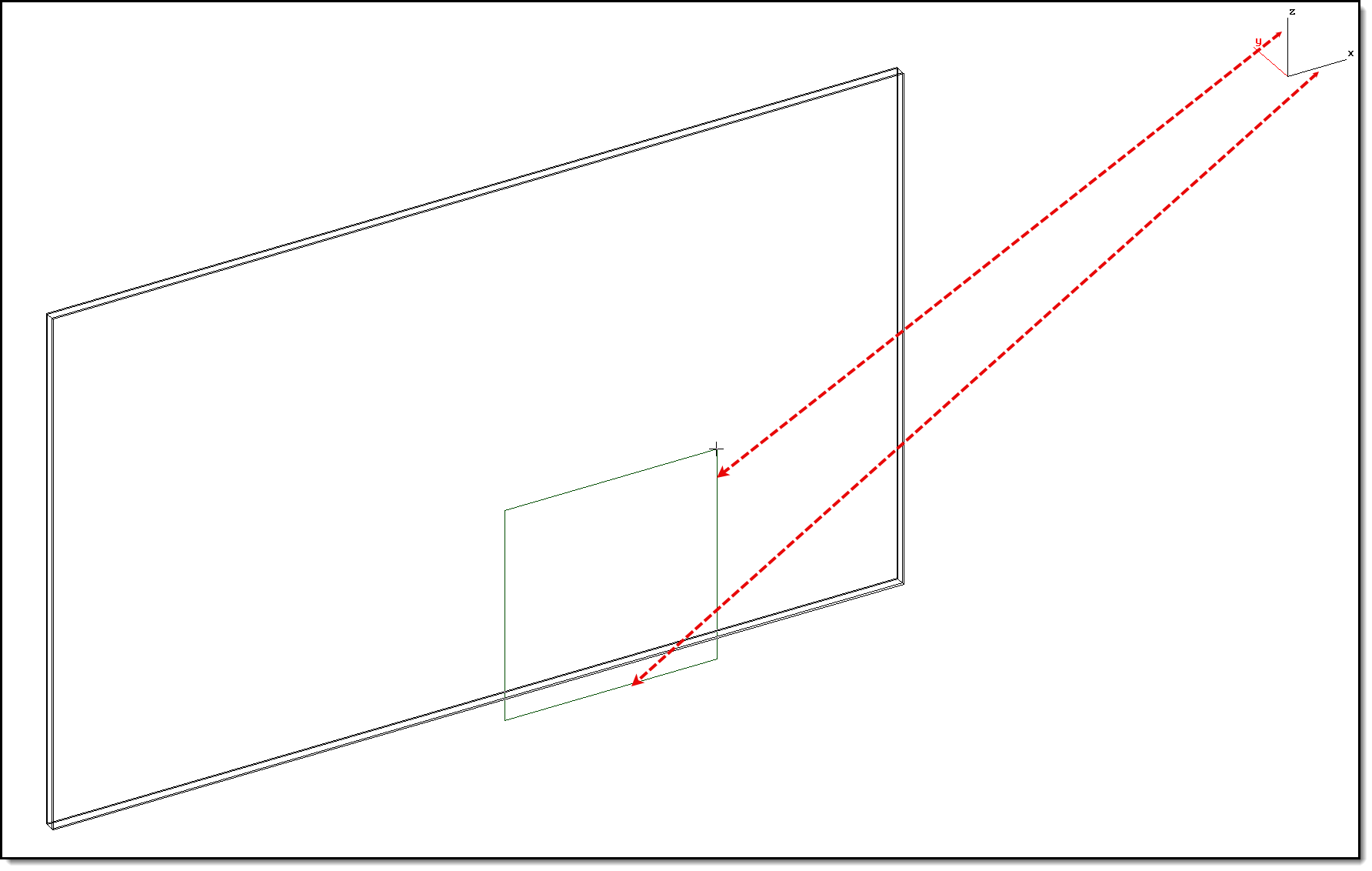

L'asse Y è bloccato, puoi modificare l'asse bloccato con alt+c o partendo dalla vista in cui l'asse non è visibile e poi andando in axo, il valore dell'asse bloccato può essere modificato manualmente sulla barra degli strumenti delle coordinate o chiedendo le coordinate del punto tramite il comando che si trova nella pagina delle informazioni della barra multifunzione.
